船用氣動球閥(圖1)

船用氣動球閥概述：
一、船用氣動球閥結構特點和應用范圍
L（T）形氣動球閥是由氣動執行機構和三通閥組成，是一種旋轉類切斷調節閥門，具有關閉嚴密，結構緊湊，重量輕，維修方便等優點。廣泛用于氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化控制。



二、船用氣動球閥主要外形尺寸及附圖

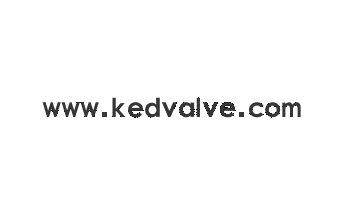

船用氣動球閥(圖1)


公稱壓力
或壓力級
公稱通徑
尺寸
mm
in
L
L1
D
D1
D2
b
z-Φd

15

130
65
95
65
45
14
4-14
20

150
75
105
75
55/58
14/16
4-14
25

160
80
115
85
65/68
14/16
4-14
32

180
90
135/140
100
78
16
4-18
PN1.6MPa
40

200
100
145/150
110
85/88
16
4-18
50

230
115
160/165
125
100/102
16/18
4-18
65

290
145
180/185
145
120/122
18
4-18
80

310
155
195/200
160
135/138
20
4-18
100

350
175
215/220
180
155/158
20
4-18
125

400
200
245/250
210
185/188
22
4-18
150

480
240
280/285
240
210/212
24/22
8-23/8-22
PN2.5MPa
15

130
65
95
65
45
16
4-14
20

150
75
105
75
55/58
16
4-14
25

160
80
115
85
65/68
16
4-14
32

180
90
135/140
100
78
18
4-18
PN2.5MPa
40

200
100
145/150
110
85/88
18
4-18
50

230
115
160/165
125
100/102
20
4-18
65

290
145
180/185
145
120/122
22
8-18
80

310
155
195/200
160
135/138
22/24
8-18
100

350
175
230/235
190
160/162
24
8-23/8-22
125

400
200
270
220
188
28/26
8-25/8-26
150

480
240
300
250
218
30/28
8-25/8-26
PN4.0MPa
15

130
65
95
65
45
16
4-14
20

150
75
105
75
55/58
16
4-14
25

160
80
115
85
65/68
16
4-14
32

180
90
135/140
100
78
18
4-18
40

200
100
145/150
110
85/88
18
4-18
50

230
115
160/165
125
100/102
20
4-18
65

290
145
180/185
145
120/122
22
8-18
80

310
155
195/200
160
135/138
22
8-18
100

350
175
230/235
190
160/162
24
8-23/8-22
125

400
200
270
220
188
28
8-25/8-26
150

480
240
300
250
218
30
8-25/8-26
Class150
PN2.0MPa
15
1/2
130
65
89
60.5
35
-
4-15
20
3/4
150
75
98
70
43
-
4-15
25
1
160
80
108/110
79.5
51
11.5
4-15/4-16
32
11/4
180
90
117/120
89
64
13.0
4-15/4-16
40
11/2
200
100
127/130
98.5
73
14.5
4-15/4-16
50
2
230
115
152/150
120.5
92
16.0
4-19/4-20
65
21/2
290
145
178/180
139.5
105
17.5
4-19/4-20
80
3
310
155
190
152.5
127
19.5
4-19/4-20
100
4
350
175
229/230
190.5
157
24.0
8-19/4-20
125
5
400
200
254/255
216.0
186
24.0
8-22
150
6
480
240
279/280
241.5
216
25.5
8-22
JIS10K
15

130
65
95
70
52
12
4-15
20

150
75
100
75
58
14
4-15
25

160
80
125
90
70
14
4-19
32

180
90
135
100
80
16
4-19
40

200
100
140
105
85
16
4-19
50

230
115
155
120
100
16
4-19
65

290
145
175
140
120
18
4-19
80

310
155
185
150
130
18
8-19
100

350
175
210
175
155
18
8-19
125

400
200
250
210
185
20
8-23
150

480
240
280
240
215
22
8-23

訂貨須知：（國家標準）

一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。

二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。

三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。
