船用DIN型德標青銅閘閥
船用DIN型德標青銅閘閥
產品簡介：
德標青銅閥門：青銅材質，有極佳的耐磨性和耐腐蝕性,鑄造性能和氣密性較好，廣泛運用于較高負荷零件，如軸瓦，泵體，船用螺旋漿等
德標青銅閘閥按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥，按閥桿的螺紋位置可 分明桿閘閥和暗桿閘閥。
應用范圍：
德標法蘭青銅閘閥：連接形式：法蘭，主體材料：錫青銅，鋁青銅，公稱通徑：５０－６００（ＭＭ）適用介質：海水，蒸汽，油品等，密封形式：硬密封型，外型：中型，流動方向：雙向，驅動方向：手動 壓力環境：常壓 工作溫度：常溫
技術規范：
閥體材料：錫青銅，鋁青銅，鎳鋁青銅，CuSn4, CuSn5,C51100,C51000
操作方式：手動（Ｍanual），齒輪傳動(Gear)，電動Electric，氣動(Pneumatic)等。
工作溫度：－２９℃－６００℃
工作壓力：ＰＮ１.６-２５ＭＰa
優點：１．結構長度合理，制造工藝好，造型美觀。
?。玻黧w介質的阻力較小，密封面手介質的沖刷和侵蝕小
?。常橘|(zhì)流向部受限制，不擾流，不降低壓力
?。矗芊庑Ч眩_關輕巧，彈性記憶佳，使用壽命長。
?。担荑T造，保證閥門的密封型,性能優良

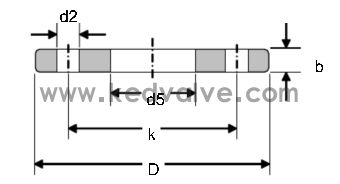

參考尺寸：DIN PN16Mpa法蘭連接標準
DN | d 1 | d 5 | D | b | k | No.of Holes | d 2 | kg |
15 | 20 | 21 | 95 | 14 | 65 | 4 | 14 | 0.67 |
20 | 25 | 26 | 105 | 16 | 75 | 4 | 14 | 0.94 |
25 | 30 | 31 | 115 | 16 | 85 | 4 | 14 | 1.13 |
32 | 38 | 39 | 140 | 16 | 100 | 4 | 18 | 1.66 |
40 | 44.5 | 45.5 | 150 | 16 | 110 | 4 | 18 | 1.89 |
50 | 57 | 58.1 | 165 | 18 | 125 | 4 | 18 | 2.5 |
65 | / | / | / | / | / | / | / | / |
80 | / | / | / | / | / | / | / | / |
100 | 108 | 109.6 | 220 | 20 | 180 | 8 | 18 | 4.17 |
125 | 133 | 134.8 | 250 | 22 | 210 | 8 | 18 | 5.66 |
150 | 159 | 161.1 | 285 | 22 | 240 | 8 | 22 | 6.97 |
175 | / | / | / | / | / | / | / | / |
200 | / | / | / | / | / | / | / | / |
250 | 267 | 270.2 | 405 | 26 | 355 | 12 | 26 | 13.29 |
300 | / | / | / | / | / | / | / | / |
訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。
