電動軟密封蝶閥,電動對夾式軟密封蝶閥冶金、化工、建材、電站、玻璃等行業中的通風

電動對夾式軟密封蝶閥


電動對夾式軟密封蝶閥


質量穩定：實行全過程質量監控，細致入微，全方位檢測！

                        價格合理：高效內部成本控制，減少了開支，讓利于客戶！

                        交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
提供全套工程閥門解決方案，電動對夾式軟密封蝶閥售前、售中、售后專業服務。

  產品名稱： 電動對夾式軟密封蝶閥   產品型號： D971X/F/H,D943X/F/H
  驅動方式： 電動,手動,渦輪,氣動   連接形式： 對夾式,法蘭式
  結構形式： 中線,雙偏心   密封結構： 軟密封,硬密封
  壓力范圍： 1.0MPa-6.4MPa   公稱通徑： DN50-2000
  常用材質： 鑄鐵,球墨鑄鐵,WCB,不銹鋼等   銘牌： 可道閥門

電動軟密封蝶閥,電動對夾式軟密封蝶閥冶金、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷裝置通常由角行程電動執行機構（0~90°部分回轉）和蝶閥整體通過機械連接，經過安裝調試后共同組成。
電動對夾式電動軟密封蝶閥,電動對夾式軟密封蝶閥為:
1,設計新穎、合理，結構獨特，重量輕，啟閉訊速。
2、操作力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料需老化、耐腐蝕，使用壽命較長等特點。

產品特點：
設計新穎、合理、結構獨特，重量輕，啟閉迅速。
操力矩小，操作方便，省力靈巧。
可以任何位置安裝，維修方便。
密封件可以更換，密封性能可靠達到雙向密封零泄漏。
密封材料耐老化、耐弱腐蝕，使用壽命長等特點。

 制造標準：

設計標準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000；GB/T9115.1-2000；JB78
結構長度：GB/T12221-1989
壓力試驗：GB/T13927-1992；JB/T9092-1999

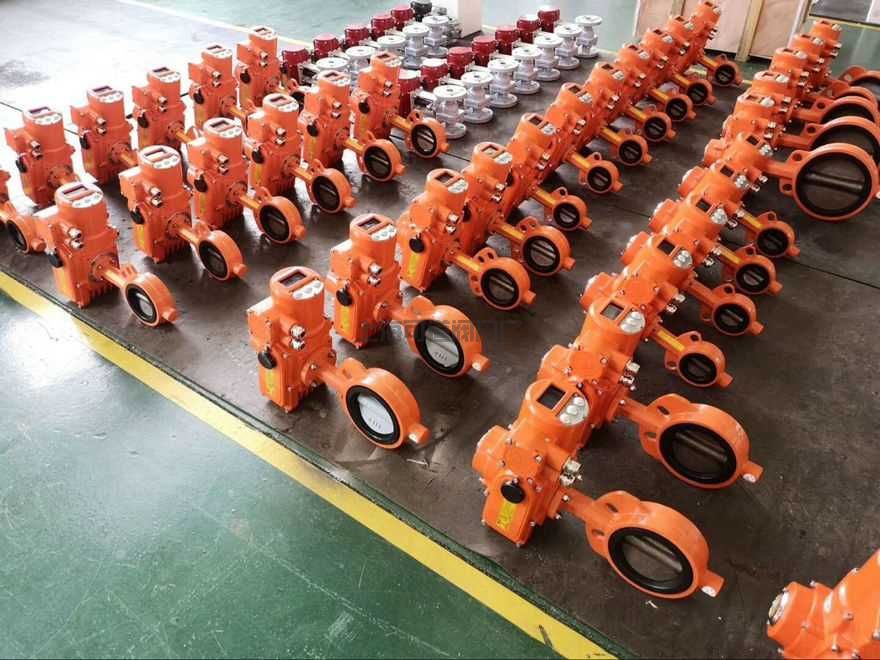

電動軟密封蝶閥,電動對夾式軟密封蝶閥實物圖片

電動對夾式軟密封蝶閥-蝶閥廠家(圖2)電動對夾式軟密封蝶閥-蝶閥廠家(圖3)電動對夾式軟密封蝶閥-蝶閥廠家(圖4)

 主要技術參數：

公稱通徑

DN（mm）

50～800

公稱壓力

PN（MPa）

0.6

1.0

1.6

試驗壓力

強度試驗

0.9

1.5

2.4

密封試驗

0.66

1.1

1.76

氣密封試驗

0.6

0.6

0.6

適用介質

空氣、水、污水、蒸氣、煤氣、油品等。

驅動形式

手動、蝸桿蝸輪傳動、氣傳動、電傳動。

零件名稱

材料

閥體

球墨鑄鐵、鑄鋼、合金鋼、不銹鋼

蝶板

鑄鋼、不銹鋼及特殊材料

密封圈

各種橡膠、聚四氟

閥桿

2Cr13、不銹鋼

填料

O型圈、柔性石墨O

蝶閥密封材料選用和適用溫度：

材料品種

氯丁橡膠

丁晴橡膠

乙丙橡膠

聚四氟乙烯

硅橡膠

氟橡膠

天然橡膠

尼龍

英語簡稱

CR

NBR

EPDM

PTFE

SI

VITON

NR

PA

型號代號

X或J

XA或JA

XB或JB

F或XC、JC

XD或JD

XE或JE

X1

N

耐最高溫度

82

93

150

232

250

204

85

93

耐最低溫度

-40

-40

-40

-268

-70

-23

-20

-73

適用工作溫度

0~+80

-20~+82

-40~+125

-30~+150

-70~+150

-23~+150

-20~+85

-30~+93

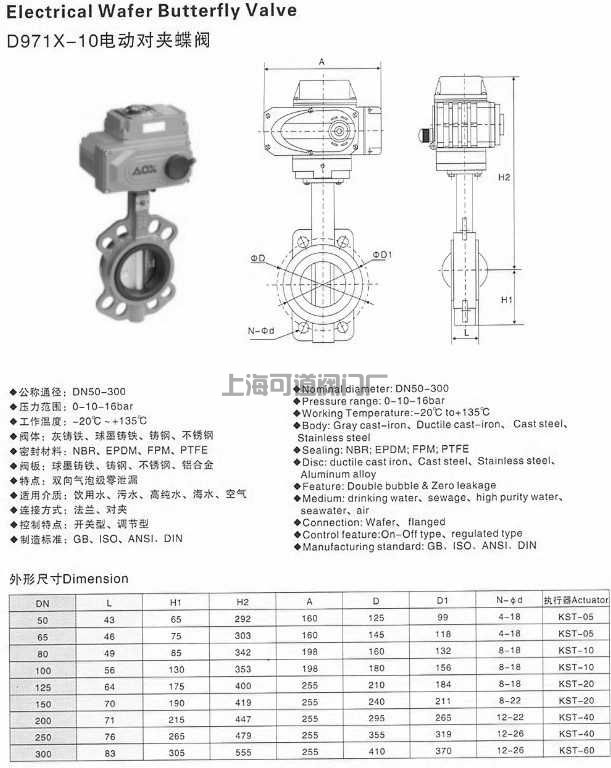

電動軟密封蝶閥,電動對夾式軟密封蝶閥尺寸圖：

 電動對夾式軟密封蝶閥-蝶閥廠家(圖5)
