Q671F 氣動對夾式球閥選型圖片說明書
氣動對夾式球閥,氣動對夾式薄型球閥連方式執行機構連接，具有結構緊湊、尺寸小、重量輕、摩擦阻力小、回差小、動作穩定可靠等優點。球芯通道形狀有矩形、V形及O形。是引進意大利技術進行國產化設計而發展出的新一代超短型球閥,該產品具有結構緊湊、體積小、重量輕、安裝方便等特點,廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。
氣動對夾式球閥選型圖片說明書
|
|
氣動對夾式球閥 |
|
Q671F |
|
|
氣動 |
|
對夾式 |
|
|
薄型 |
|
軟密封 |
|
|
1.6MPa-6.4MPa |
|
DN15-200 |
|
|
WCB,不銹鋼等 |
|
可道品牌 |

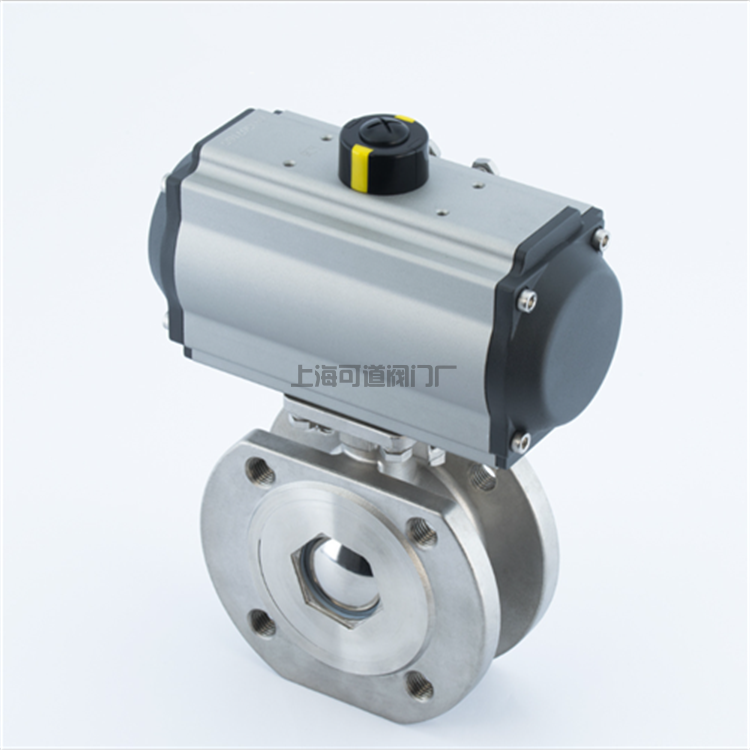

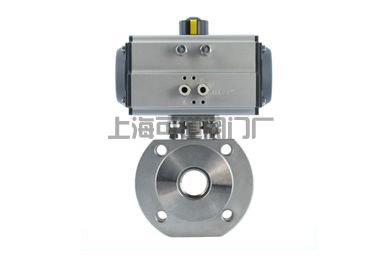

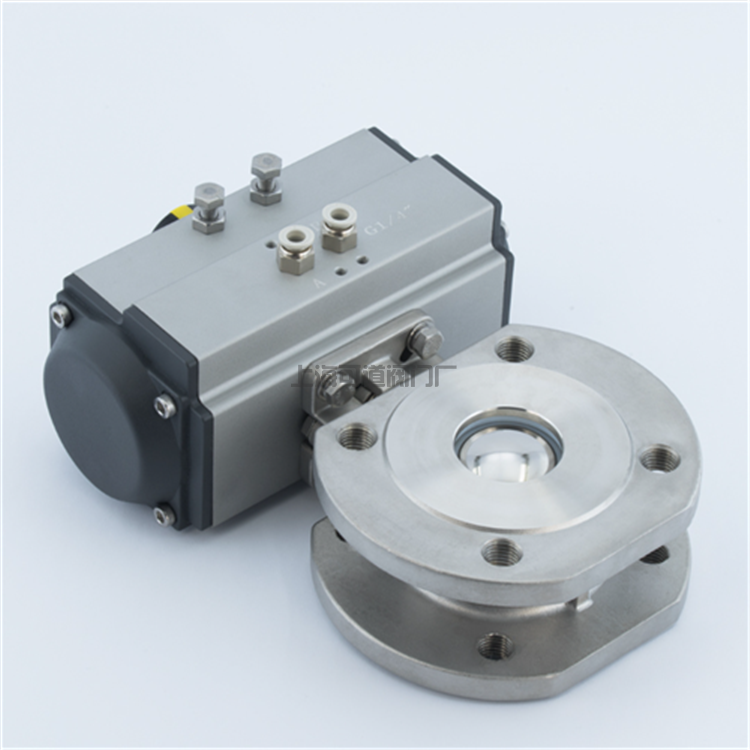

氣動對夾式球閥 Q671F 實物圖
|
序號NO |
零件名稱 |
材質 |
|
|
1 |
閥體 |
不銹鋼CF8M/CF8 |
碳鋼WCB |
|
2 |
球 |
不銹鋼316/304 |
不銹鋼SS304 |
|
3 |
密封墊 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
4 |
閥桿 |
不銹鋼316/304 |
不銹鋼SS304 |
|
5 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
6 |
定位鎖 |
不銹鋼304 |
不銹鋼SS304 |
|
7 |
手柄 |
不銹鋼304 |
不銹鋼SS304 |
|
8 |
閥桿螺母 |
不銹鋼304 |
不銹鋼SS304 |
|
9 |
填料壓蓋 |
不銹鋼304 |
不銹鋼SS304 |
|
10 |
手柄套 |
塑料 |
塑料 |
|
11 |
密封瓶帽 |
不銹鋼316/304 |
不銹鋼SS304 |
|
12 |
墊圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |

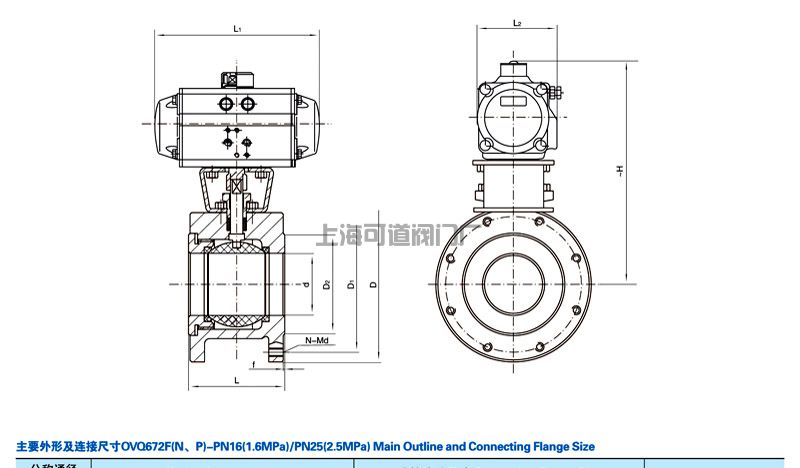

氣動對夾式球閥 Q671F 尺寸表
|
SIZE |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
21/2" |
3" |
4" |
5" |
6" |
8" |
|
d |
15 |
20 |
25 |
29 |
38 |
62 |
76 |
92 |
110 |
145 |
195 |
|
|
L |
32 |
38.5 |
45 |
55 |
62 |
72 |
95 |
120 |
145 |
200 |
225 |
275 |
|
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
215 |
245 |
280 |
335 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
|
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
155 |
185 |
210 |
265 |
|
H |
62 |
70 |
79 |
86 |
92 |
102 |
158 |
172 |
187 |
200 |
240 |
278 |
|
E |
110 |
125 |
135 |
150 |
150 |
180 |
250 |
300 |
350 |
650 |
840 |
1000 |
|
b |
14 |
14 |
16 |
16 |
18 |
20 |
22 |
24 |
24 |
26 |
26 |
28 |
|
z-d1 |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-23 |
12-20 |
|
f |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
