夾套球閥,保溫夾套球閥該產品具有良好的保溫保冷特性,且閥門的通徑和管徑一至,可變徑,介質呈直線流動，阻力小，最適合容易凝固、高粘度的液體介質。

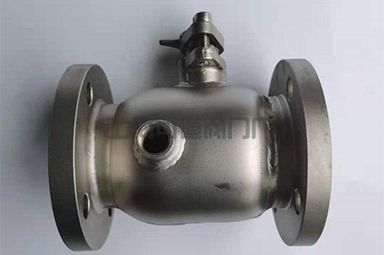

夾套球閥尺寸規格圖片夾套球閥 BQ41
夾套球閥,保溫夾套球閥該產品具有良好的保溫保冷特性,且閥門的通徑和管徑一至,可變徑,介質呈直線流動，阻力小，最適合容易凝固、高粘度的液體介質。同時又能有效降低管路中介質的熱量損失。整體式夾套設計，更能均勻地保溫、保冷。夾套、閥體外側與夾套接管焊接，允許蒸汽或冷水的最高壓力為1MPa。主要用于石油、化工、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。
夾套球閥尺寸規格圖片
  產品名稱： 夾套球閥   產品型號： BQ41
  驅動方式： 手動,電動,氣動   連接形式： 法蘭,對夾式
  結構形式： 夾套式   密封結構： 軟密封,硬密封
  壓力范圍： 1.6MPa-4.0MPa   公稱通徑： DN15-200
  常用材質： 鑄鋼,不銹鋼等   銘牌： 可道品牌

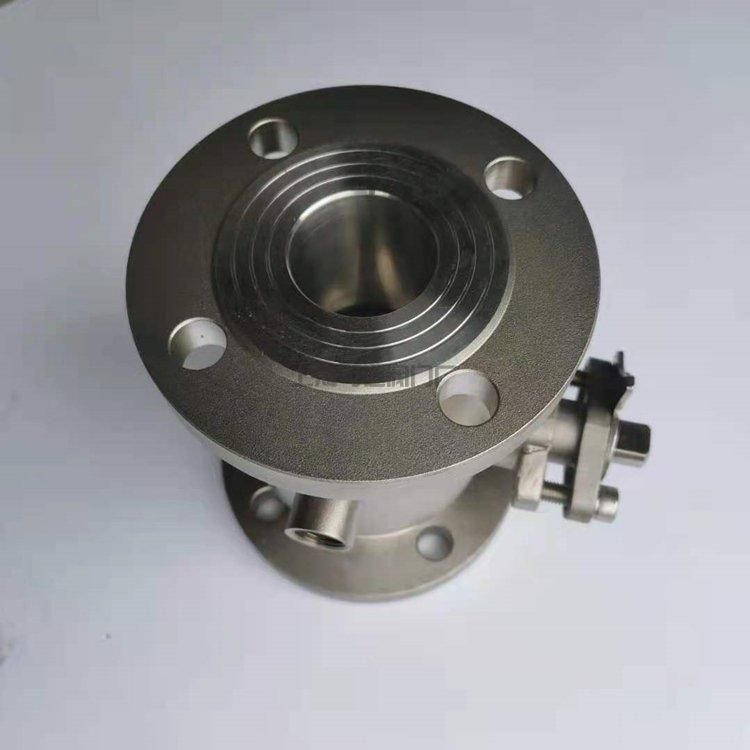

夾套球閥,保溫夾套球閥實物圖

夾套球閥,保溫夾套球閥實物圖夾套球閥,保溫夾套球閥實物圖

夾套球閥,保溫夾套球閥材料表

序號 零件名稱 材質 序號 零件名稱 材質
GB ASTM GB ASTM
1 夾套 25 A105 5 球體

2 閥座 WCB A216-WCB 6 閥桿 1Cr13 A247-410
3 閥體 1Cr18Ni9Ti SS304 7 填料 柔性石墨
4 密封圈 PTFE、對位聚苯 8 填料壓蓋 WCB A216-WCB

技術規范：

設計標準 ASMEB16.34GB/T12224
結構長度 ASMEB16.10GB/T12221
連接法蘭 ASMEB16.34JB/T79
驅動方式 手動、電動、氣動
試驗和檢驗 JB/T9092 API 598
適用介質 重油、膠類等易凝固介質

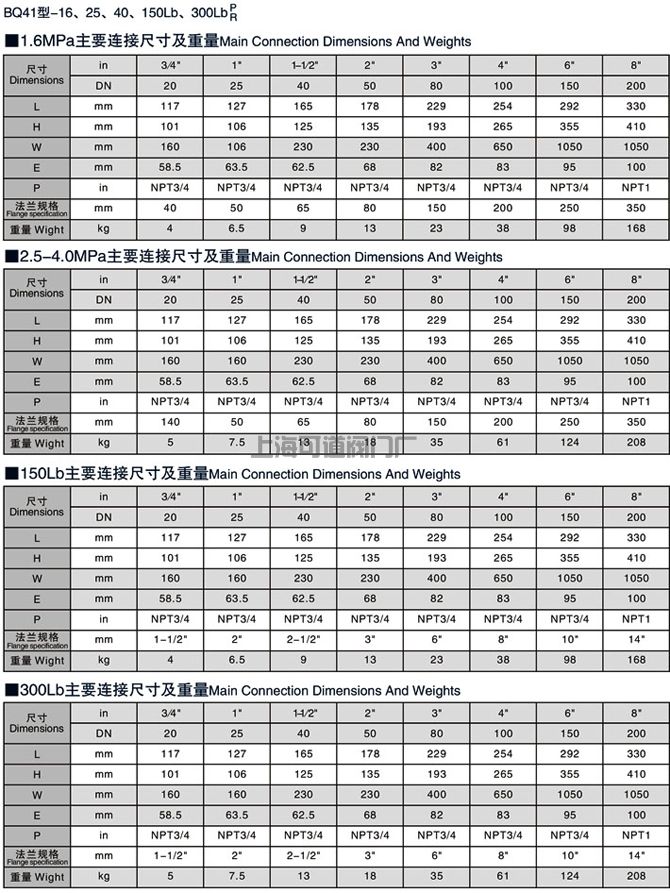

夾套球閥,保溫夾套球閥結構圖與尺寸表



夾套球閥,保溫夾套球閥結構圖與尺寸表



夾套球閥,保溫夾套球閥結構圖與尺寸表
