范圍

 本標準規定了法蘭連接尺寸按GB/T2501、CB/T4196、JISB2220、JISB2239、JISB2240，結構長度按GB/T12221、JISB2002的船用中心型對夾式和法蘭式蝶閥(以下簡稱蝶閥)的分類和標記、要求、試驗方法、檢驗規則、標志、包裝、貯存和運輸。

本標準適用于船舶管路用中心型蝶閥的設計、制造與驗收。

規范性引用文件

下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文
             件。凡是不注日期的引用文件，其最新版本(包括所有的修改單）適用于本文件。
                GB/T600-2008船舶管路閥件通用技術條件
                GB/T1176-2013鑄造銅及銅合金
                GB/T 1184-1996形狀和位置公差未注公差值
                GB/T1220-2007不銹鋼棒
                GB/T1348-2009球磨鑄鐵件
                GB/T1804-2000一般公差未注公差的線性和角度尺寸的公差
                GB/T1958產品幾何量技術規范(GPS)形狀和位置公差檢測規定
                GB/T2100-2002一般用途耐蝕鋼鑄件
                GB/T2501船用法蘭連接尺寸和密封面
                GB/T3032船舶管路附件的標志
                GB/T9439-2010灰鑄鐵件
                GB/T12221金屬閥門結構長度
                GB/T 12230-2005通用閥門不銹鋼鑄件技術條件
                CB/T3397船用閥門靜壓壽命試驗
                CB/T4196船用法蘭連接尺寸和密封面
                GB/T4299-2013船用碳鋼和碳錳鋼鑄件
                HG/T 2811-1996旋轉軸唇形密封圈橡膠材料
                JIS B 2002 閥門的結構尺寸（Face-to-Face and End-to-End Dimensions of Valves)
                JIS B2220 鋼制管法蘭（SteelPipeFlanges)
                JIS B 2239 鑄鐵管法蘭（Cast Iron Pipe Flanges)
                JIS B 2240 銅合金管法蘭(Copper Alloy Pipe Flanges)

分類和標記

船用中心型蝶閥按標準分為下列型式：

                 ——A型——法蘭連接尺寸按CB/T4196的對夾式手柄傳動蝶閥；

               ——B型——法蘭連接尺寸按CB/T4196的對夾式螺旋傳動蝶閥；

               ——C型——法蘭連接尺寸按CB/T4196的對夾式蝸桿傳動蝶閥；

               ——D型——法蘭連接尺寸按CB/T4196的對夾式液動蝶閥；

               ——E型——法蘭連接尺寸按CB/T4196的對夾式氣動蝶閥；

               ——AS型——法蘭連接尺寸按GB/T2501的對夾式手柄傳動蝶閥；

               ——BS型——法蘭連接尺寸按GB/T2501的對夾式螺旋傳動蝶閥；

               ——CS型——法蘭連接尺寸按GB/T2501的對夾式蝸桿傳動蝶閥；

               ——DS型——法蘭連接尺寸按GB/T2501的對夾式液動蝶閥；

               ——ES型——法蘭連接尺寸按GB/T2501的對夾式氣動蝶閥；

               ——AJ型——法蘭連接尺寸按JISB2220、JISB2239、JISB2240的對夾式手柄傳動蝶閥；

               ——BJ型——法蘭連接尺寸按JISB2220、JISB2239、JISB2240的對夾式螺旋傳動蝶閥；

               ——CJ型——法蘭連接尺寸按JISB2220、JISB2239、JISB2240的對夾式蝸桿傳動蝶閥；

               ——DJ型——法蘭連接尺寸按JISB2220、JISB2239、JISB2240的對夾式液動蝶閥；

               ——EJ型——法蘭連接尺寸按JISB2220、JISB2239、JISB2240的對夾式氣動蝶閥；

               ——FAS型——法蘭連接尺寸按GB/T2501的凸耳式手柄傳動蝶閥；

               ——FBS型——法蘭連接尺寸按GB/T2501的凸耳式螺旋傳動蝶閥；

               ——FCS型——法蘭連接尺寸按GB/T2501的凸耳式蝸桿傳動蝶閥；

               ——FDS型——法蘭連接尺寸按GB/T2501的凸耳式液動蝶閥；

               ——FES型——法蘭連接尺寸按GB/T2501的凸耳式氣動蝶閥；

               ——FAJ型——法蘭連接尺寸按JISB2220、JISB2239、JISB2240的凸耳式手柄傳動蝶閥；

               ——FBJ型——法蘭連接尺寸按JISB2220、JISB2239、JISB2240的凸耳式螺旋傳動蝶閥；

               ——FCJ型——法蘭連接尺寸按JISB2220、JISB2239、JISB2240的凸耳式蝸桿傳動蝶閥；

               ——FDJ型——法蘭連接尺寸按JISB2220、JISB2239、JISB2240的凸耳式液動蝶閥。

               ——FEJ型——法蘭連接尺寸按JISB2220、JISB2239、JISB2240的凸耳式氣動蝶閥。

               ——FFBS型——法蘭連接尺寸按GB/T2501的法蘭式螺旋傳動蝶閥；

               ——FFCS型——法蘭連接尺寸按GB/T2501的法蘭式蝸桿傳動蝶閥；

               ——FFDS型——法蘭連接尺寸按GB/T2501的法蘭式液動蝶閥；

               ——FFES型——法蘭連接尺寸按GB/T2501的法蘭式氣動蝶閥；

               ——FFBJ型——法蘭連接尺寸按JISB2220、JISB2239、JISB2240的法蘭式螺旋傳動蝶閥；

               ——FFCJ型——法蘭連接尺寸按JISB2220、JISB2239、JISB2240的法蘭式蝸桿傳動蝶閥；

               ——FFDJ型——法蘭連接尺寸按JISB2220、JISB2239、JISB2240的法蘭式液動蝶閥；

               ——FFEJ型——法蘭連接尺寸按JISB2220、JISB2239、JISB2240的法蘭式氣動蝶閥。

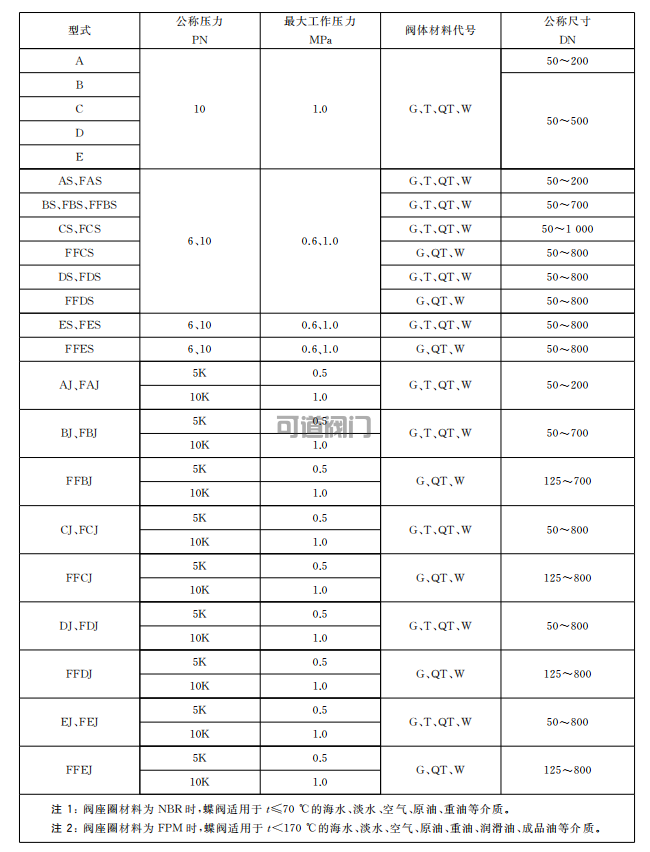

基本參數
