蝶閥尺寸小，重量輕，可在各種介質管道中作為截?cái)?、調節流量的設備。通過選用不同材質的閥板和密封座，以及板、軸通過無銷連接可用于更惡劣的工況，如脫硫、真空、海水淡化系統等
凸耳式蝶閥尺寸型號D373H
  產品名稱： 凸耳式蝶閥   產品型號： D373H
  驅動方式： 蝸輪傳動,電動,氣動   連接形式： 凸耳式
  結構形式： 三偏心   密封結構： 金屬硬密封
  壓力范圍： 150LB-2500LB   公稱通徑： DN40-1000
  常用材質： 鑄鋼,不銹鋼等   銘牌： 上?？傻?/td>

產品說明
相關產品
訂貨流程
凸耳式蝶閥,支耳式蝶閥簡述：
蝶閥尺寸小，重量輕，可在各種介質管道中作為截?cái)唷⒄{(diào)節流量的設備。通過選用不同材質的閥板和密封座，以及板、軸通過無銷連接可用于更惡劣的工況，如脫硫、真空、海水淡化系統等。凸耳對夾式蝶閥可實現閥門的下游管線及設備在線修復，并且該閥可實現閥門的下游管線及設備在線修復，并且該閥可安裝在管端作為排氣閥使用。

凸耳式蝶閥,支耳式蝶閥采用標準：

設計制造:API609、MSS SP-67、MSS SP-68

檢驗和試驗：API598

法蘭連接：ASME B16.5(NPS≤24)、ASME B16.47 B系列

對焊端：ASME B16.25

結構長度：API609

溫壓等級：ASME B16.34

特點及用途：

凸耳式蝶閥,支耳式蝶閥系列是我公司主要產品，大量使用在冶金、輕工、電力、石油化工、煤氣水道等領域。


凸耳式蝶閥,支耳式蝶閥的密封原理：

三偏心蝶閥具有雙向無氣泡緊密壯關閉性能。這種幾何形狀保證閥瓣密封只是在關閉位置時才與閥體閥座接觸，因此不會產生摩擦或磨損，并且產生一種扭矩使得彈性密封具有足夠的“焊接”性能，確保密封接觸的均勻一致。

三重偏心幾何形狀：

偏心1  閥軸位于閥座軸后面，使得密封能夠完全緊密環繞接觸整個閥座。

偏心2  閥軸中心線偏離管道和閥門中心線，這就免受閥門開啟和關閉的干擾。

偏心3 閥座錐體軸偏離閥軸中心線，這樣就可以在關閉和開啟過程中消除摩擦作用，并且實現環繞整個閥座的均勻一致的壓縮密封效果。


使用壽命更長的無摩擦密封：

(1)作為標準配置，閥座采用Cr13合金或鎢鉻鈷合金硬面。

(2)密封墊采用螺旋盤繞不銹鋼/石墨，用于實現零泄漏。
(
3)關閉期間的扭矩產生閥座力，并均勻一致的作用在整個圓周周圍。彈性密封彎曲并充滿活力，保持了閥座的形狀。壓縮力沿著周長均勻作用，使得閥門能夠?qū)崿F(xiàn)雙向緊密關閉密封的彈性使得閥門閥體和閥瓣能夠接觸或擴張，避免了由于溫度波動而產生堵塞的危險。這種裝置是能夠自行調整對準。

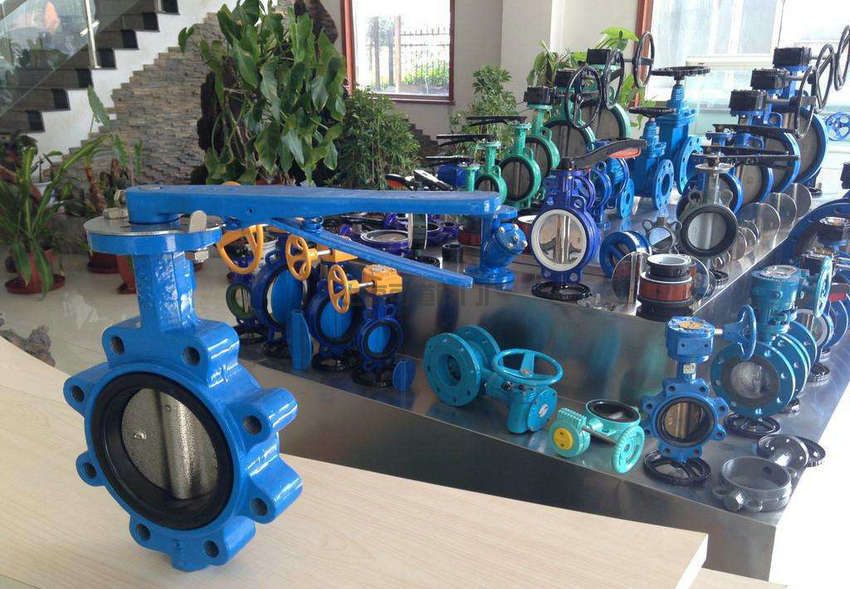

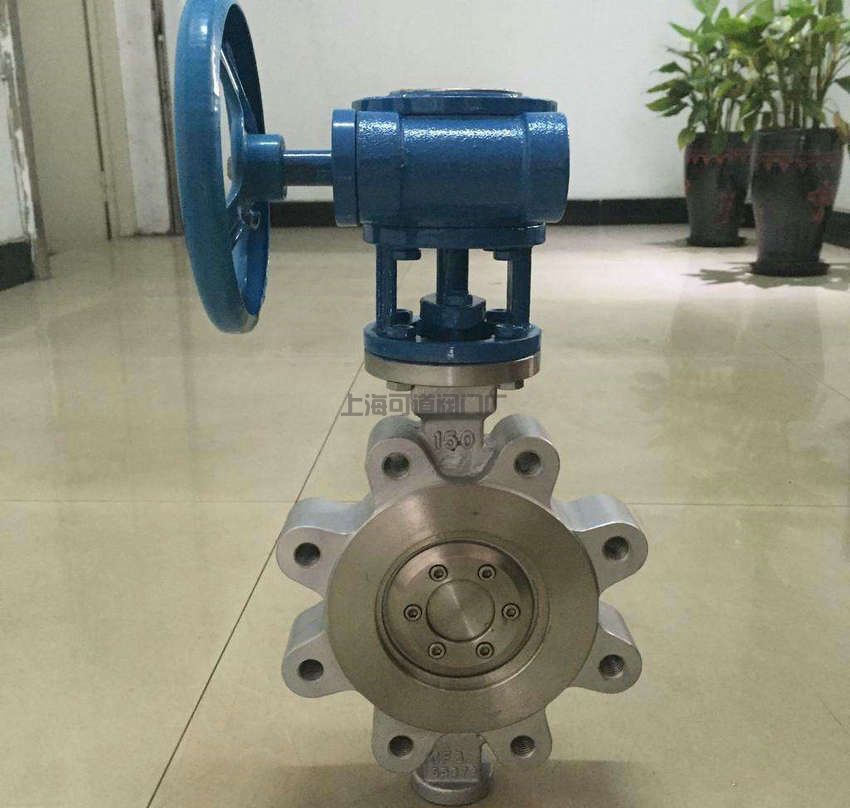

凸耳式蝶閥尺寸型號D373H(圖1)凸耳式蝶閥尺寸型號D373H(圖2)
主要性能參數：
公稱壓力 PN 1.0/1.6Mpa（150/200PSI）
適用溫度 ≤120
適用介質 水、空氣、食品、油品
主要零部件 閥體、閥瓣、閥座、轉軸
主要材料 鑄鐵、球墨鑄鐵、碳鋼、不銹鋼

凸耳式蝶閥,支耳式蝶閥結構圖:

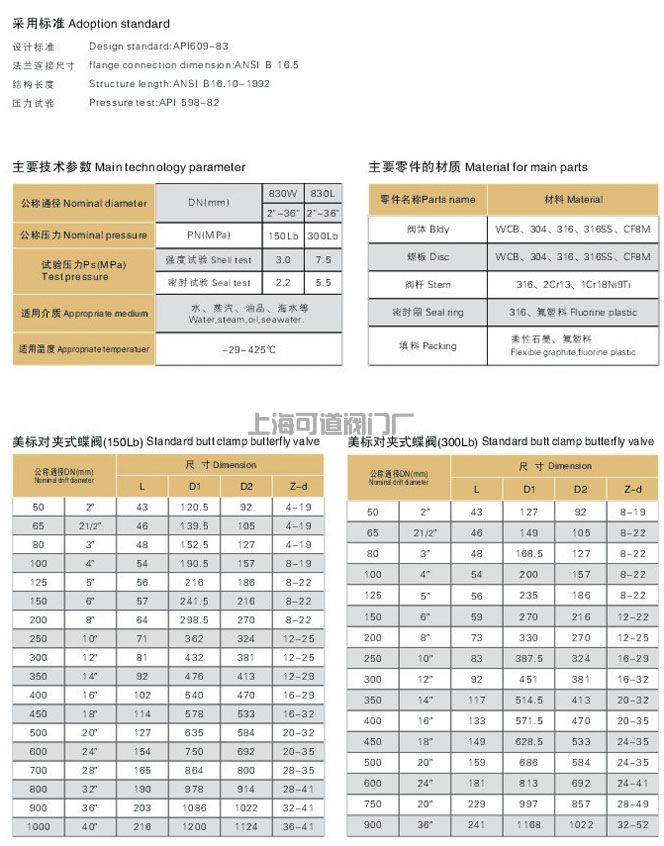

凸耳式蝶閥尺寸型號D373H(圖3)

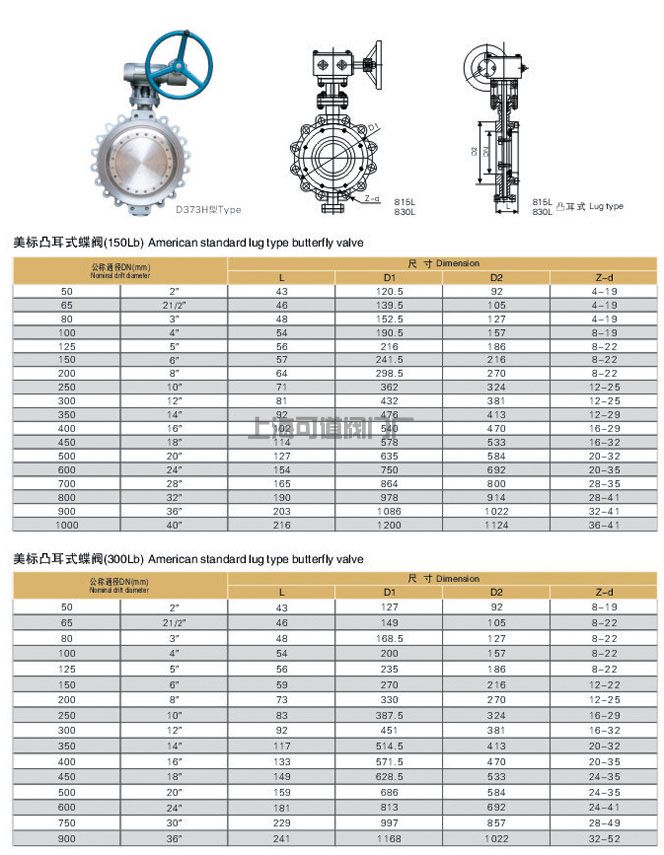

凸耳式蝶閥尺寸型號D373H(圖4)
