GI型高真空蝶閥用于接通或切斷真空管路中的氣流。高真空蝶閥適用介質為純凈空氣和非腐蝕性氣體。
真空蝶閥尺寸型號GI/引進德國先進技術
產品名稱： 真空蝶閥   產品型號： GI
  驅動方式： 手動,氣動,電動   連接形式： 對夾法蘭
  結構形式： 中線   密封結構： 軟密封
  壓力范圍： 1.0MPa-1.6Mpa   公稱通徑： DN32-1200
  常用材質： WCB,不銹鋼等   銘牌： 上?？傻?/td>

產品說明
相關產品
訂貨流程

真空蝶閥相關資料:
GI型高真空蝶閥用于接通或切斷真空管路中的氣流。高真空蝶閥適用介質為純凈空氣和非腐蝕性氣體。

高真空蝶閥主要零件材料
閥體、閥蓋、閥桿：碳鋼或不銹鋼
密封圈：NBR、氟橡膠。

高真空蝶閥主要技術性能
適用范圍： 105 ~1.3×10-4 Pa
閥門漏率： ≤1.3×10-4 Pa.L/S
適用溫度： -25~+80(NBR)；-30~+150(氟橡膠)
安裝方向： 任意
壽命：≥20000次。
高真空蝶閥原理：
閥桿插入體內，閥板固定在閥桿上，轉動900達到開關目的。
高真空蝶閥特點:
GI系列是經過一系列改進過的蝶閥：
閥門能承受正壓力；
閥桿上下不竄動；
開、關有限位結構，閥板有鎖定裝置;

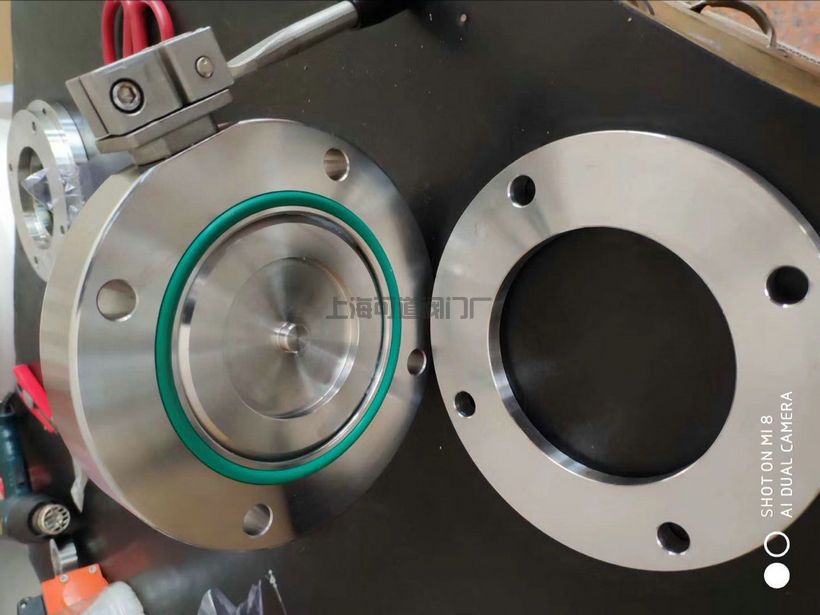

真空蝶閥尺寸型號GI(圖1)真空蝶閥尺寸型號GI(圖2)
手動高真空蝶閥技術參數：
適用范圍(Pa)  105~1.3×10-5
閥門漏率(Pa.L/S)  1.3×10-6
介質溫度（）  -25~80(NBR)
-30~150(PTFE)
安裝位置  任意
法蘭標準  JB919；GB6070

手動高真空蝶閥主要材料表：
NO.  PART NAME  MATERIAL
1  本體BODY  A351 Gr.CF8
2  閥瓣/DISC  A351 Gr.CF8
3  閥桿/STEM  A351 Gr.CF8
4  閥座/TEFLON SEAT  PTFE

GI真空蝶閥外形及連接尺寸
真空蝶閥尺寸型號GI(圖3)
